La versión simplificada tiene dos interfaces PCI menos y un puerto de red.

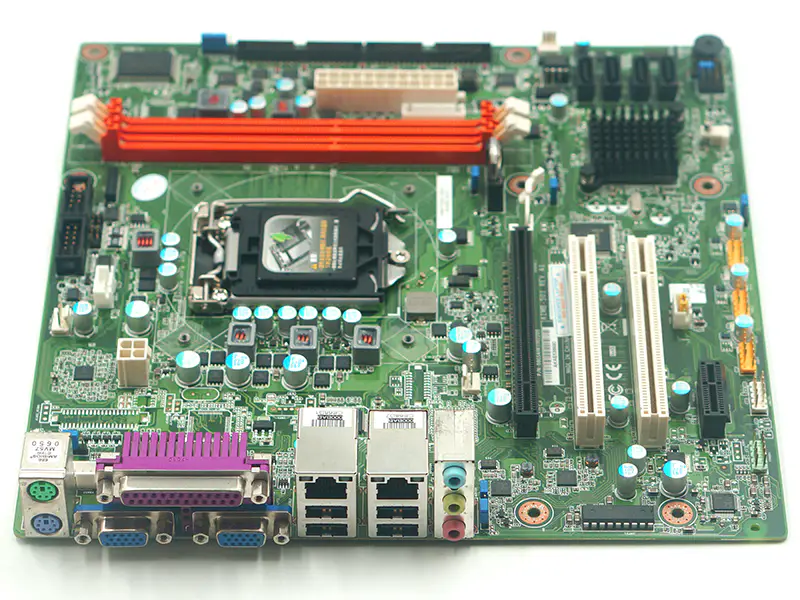

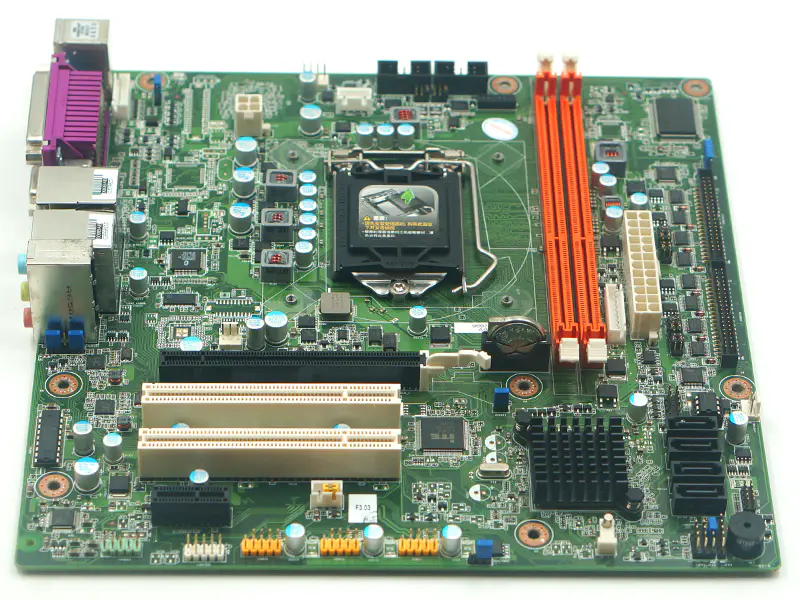

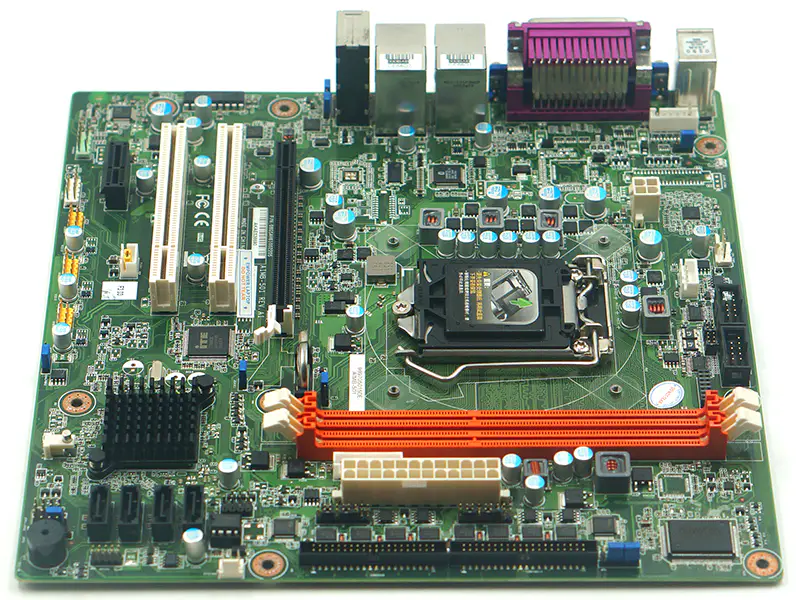

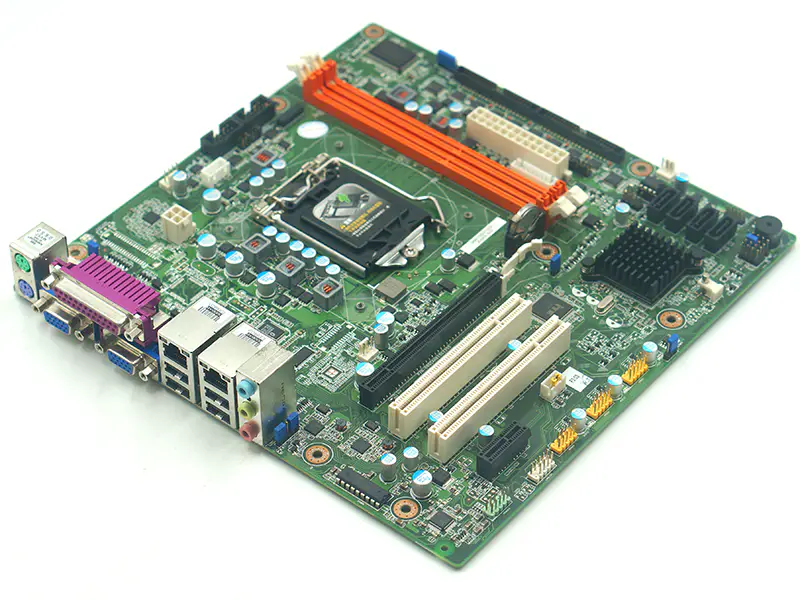

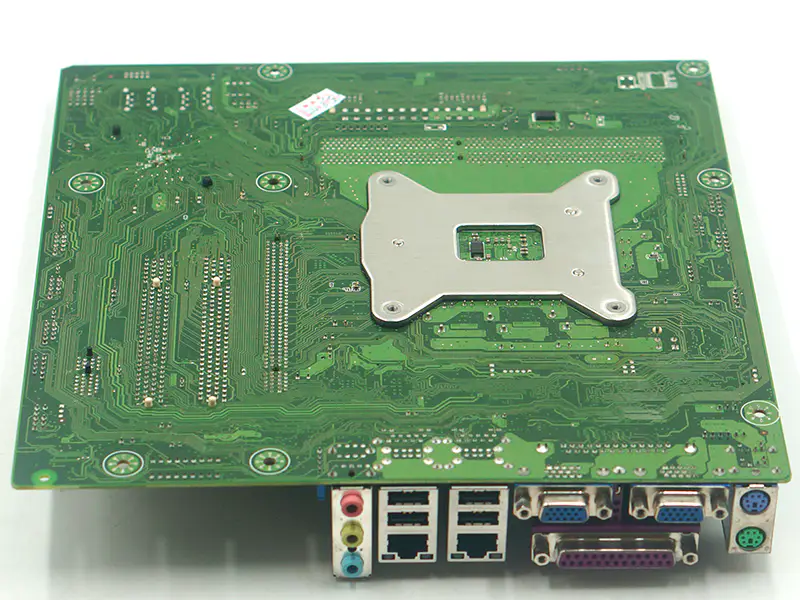

Imágenes para AIMB-501G2-KSA1E AIMB-501 REV:A1 (versión completa)

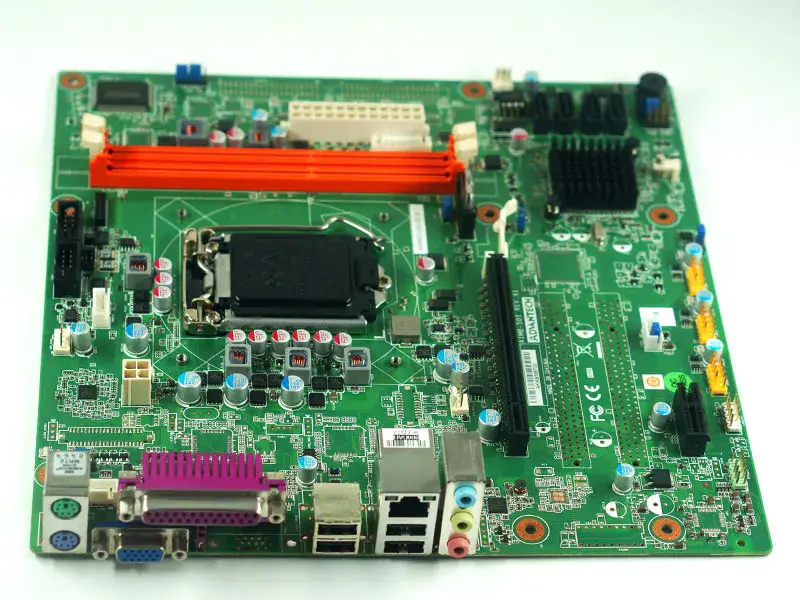

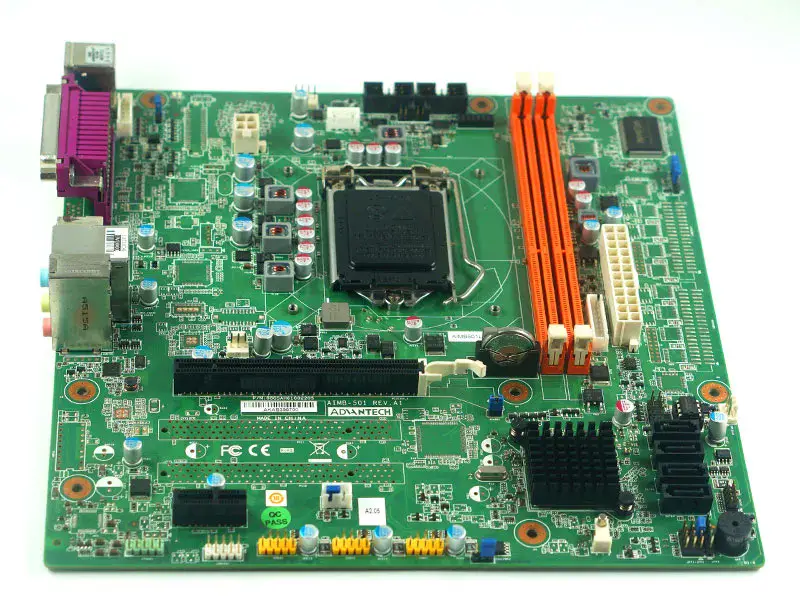

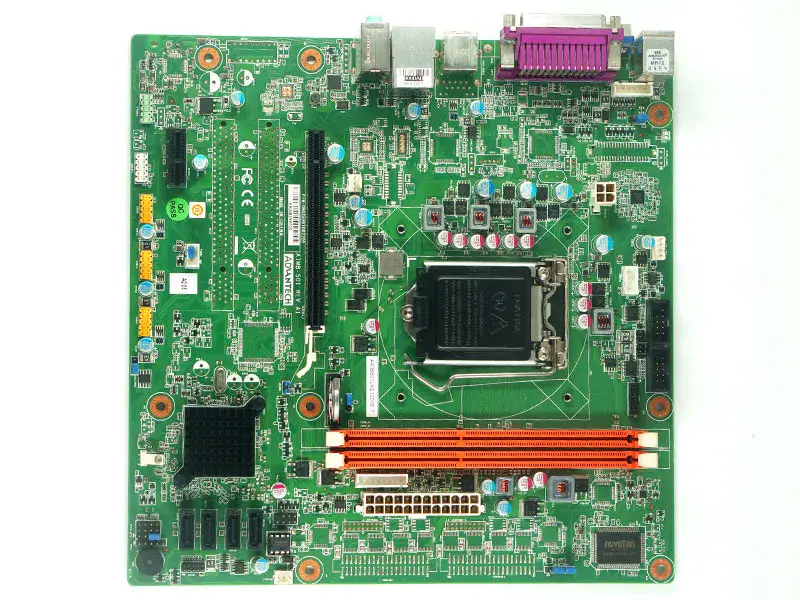

Imágenes para AIMB-501L-KSA1E AIMB-501 REV:A1 (Versión simplificada)
Especificaciones de la placa base
Tipo： Placa base industrial integrada
Marca： Advantech
Número de modelo： AIMB-501L-KSA1E
Lugar de origen: Taiwán, China.
Controlador: Gráficos Intel HD
DDI (HDMI/DVI/Puerto de pantalla): DVI: 1920 x 1200 a 60 Hz (opcional)
Motor gráfico： Compatible con DirectX 10.1 y OpenGL 3.0
Memoria gráfica: 1 GB máximo de memoria compartida con 2 GB o más de memoria del sistema instalada.
VGA: hasta 2048 x 1563 a 60 Hz
Factor de forma: Micro ATX
Puerto COM: 2 ( 1 x RS232, 1 x RS232/ 422/ 485)
GPIO: GPIO de 8 bits
Teclado: 1
LPT: 1
Ventilador inteligente: 3
TPM: Opcional
USB2.0: 10
Soporte ECC: No
Capacidad máx. Capacidad: 16 GB
Zócalo de memoria: 2 DIMM de 240 patillas
Tecnología de memoria: DDR3 1066/1333 MHz
BIOS del procesador: AMI EFI 64Mbit
Chipset Intel H61 PCH
Número de núcleo： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95W/ 65W
Frecuencia： 2,5 GHz ~ 3,4 GHz
Caché L3： 2 ~ 8MB
SATA： 4 x SATAII (velocidad máx. de transferencia de datos 300 MB/s)
Sistema operativo Linux： Sí
Sistema operativo Microsoft Windows：Sí
Sistema operativo SUSIAccess： Sí
Batería Litio 3 V / 200 mAh
Conector： ATX24P
Consumo (carga completa)： 1,72A @ 5V / 1,02A @ 3,3V / 5,61A @ 12V / 0,27A @ 5Vsb / 0,16A @ -12V
Consumo de energía (inactivo)： 1,39A @ 5V / 0,96A @ 3,3V / 0,63A @ 12V / 0,16A @ 5Vsb / 0,15A @ -12V
Tipo de alimentación： ATX
Conector Ethernet： RJ45 x 1
Controlador Ethernet： GbE1: RTL8111-VL
Velocidad Ethernet： 10/ 100/ 1000 Mbps
Interfaz de audio: Audio HD
Códec de audio: Realtek ALC892, audio de alta definición (HD)
Conector de audio: 2 (entrada de línea, salida de línea, entrada de micrófono)
Temporizador WatchDog: Sí
PCI Express x 1： 1
PCI Express x 16：1
Dimensiones (mm)：244 x 244 mm
Peso：1,2 kg (2,64 lb), peso del paquete total.
Estado： Usado,Probado
