Especificaciones
Marca: NI

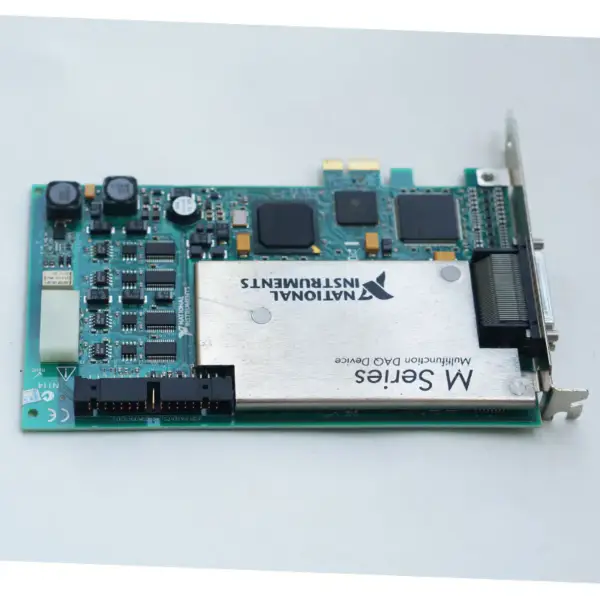

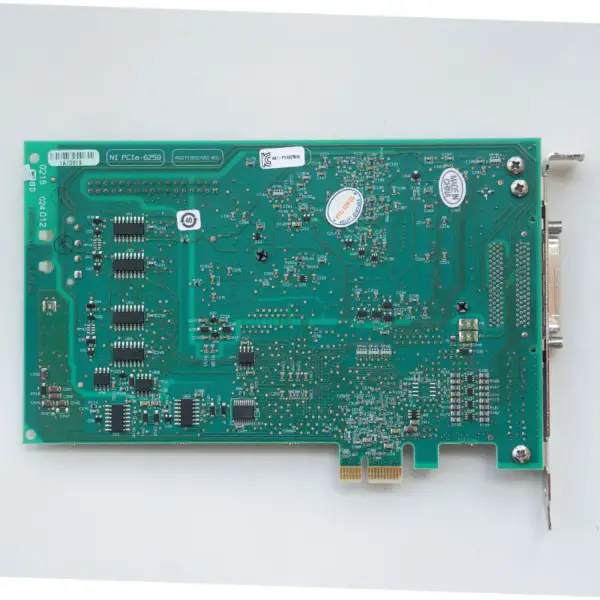

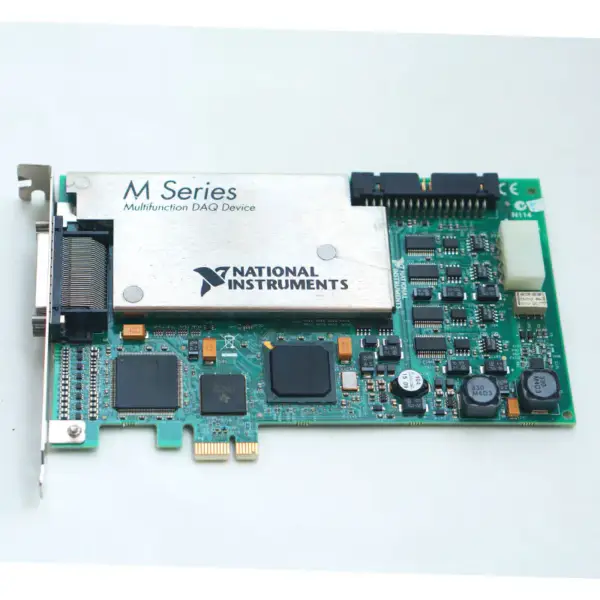

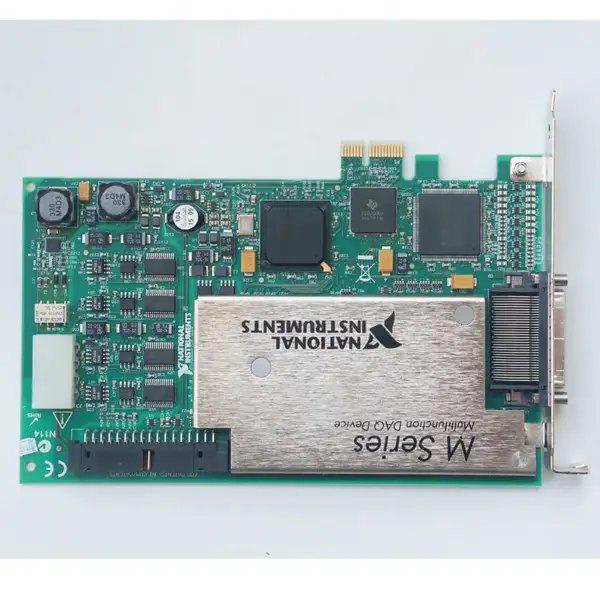

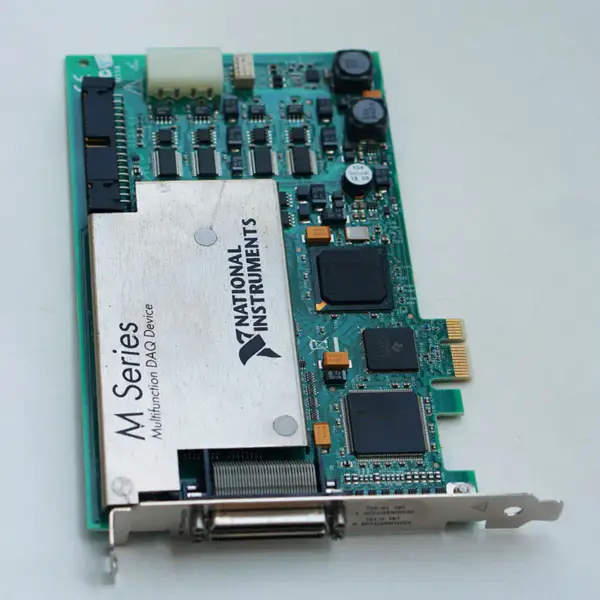

Modelo:PCIe-6259
Número de canales: 16 diferenciales o 32 unidireccionales
Resolución ADC: 16 bits
DNL: No se garantiza la ausencia de códigos
Frecuencia de muestreo
Máximo de un canal: 1,25 MS/s
Máximo multicanal (agregado): 1,00 MS/s
Mínimo: Sin mínimo
Resolución de temporización: 50 ns
Precisión de temporización: 50 ppm de frecuencia de muestreo
Acoplamiento de entrada: DC
Rango de entrada: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V,±10 V
Tensión máxima de trabajo para entradas analógicas (señal + modo común): ±11 V de AI GND
CMRR (CC a 60 Hz): 100 dB
Impedancia de entrada (dispositivo encendido)
AI+ a AI GND >10 GΩ en paralelo con 100 pF
AI- a AI GND >10 GΩ en paralelo con 100 pF
Impedancia de entrada (dispositivo apagado)
AI+ a AI GND 820 Ω
AI- a AI GND 820 Ω
Impedancia de entrada
Diafonía (a 100 kHz)
Canales adyacentes -75 dB
Canales no adyacentes -95 dB
Ancho de banda de la señal pequeña (-3 dB): 1,7 MHz
Tamaño FIFO de entrada: 4.095 muestras
Memoria de lista de exploración: 4.095 entradas
Transferencias de datos
PCI/PCI Express/PXI/PXI Express: DMA (dispersión-reunión), interrupciones,
E/S programadas
USB: Flujo de señal USB, E/S programadas
Protección contra sobretensión para todos los canales analógicos de entrada y detección
Dispositivo en ±25 V para hasta cuatro pines AI
Dispositivo apagado ±15 V para hasta cuatro pines AI
Corriente de entrada en condiciones de sobretensión: ±20 mA máximo/clavija AI
Estado:Usado
