Tarjeta DAQ ADLINK PCI-8132

Especificación de la tarjeta de adquisición de datos National Instruments PCI-8132 artículo utilizado

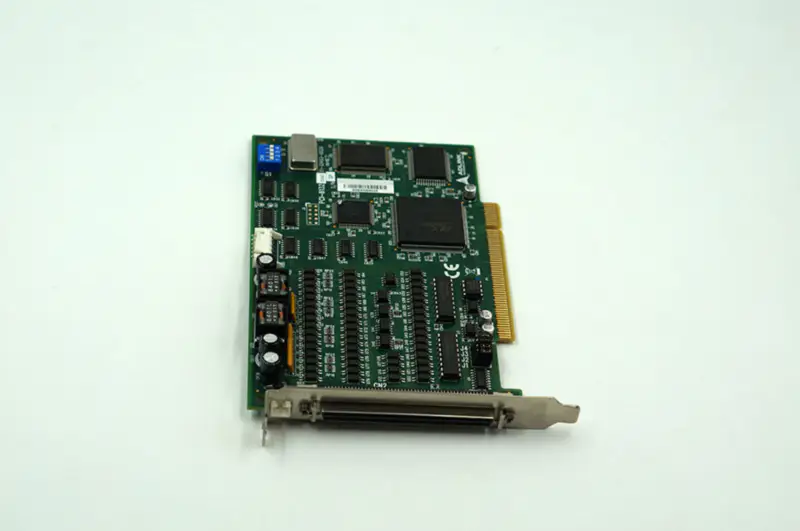

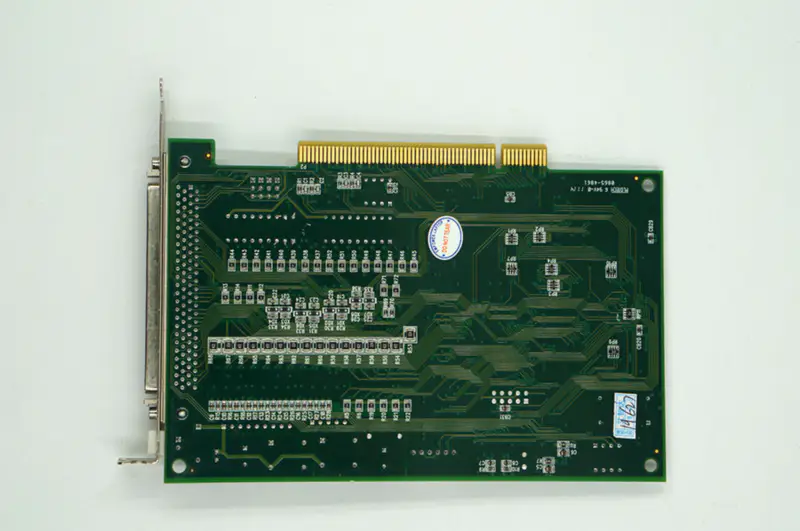

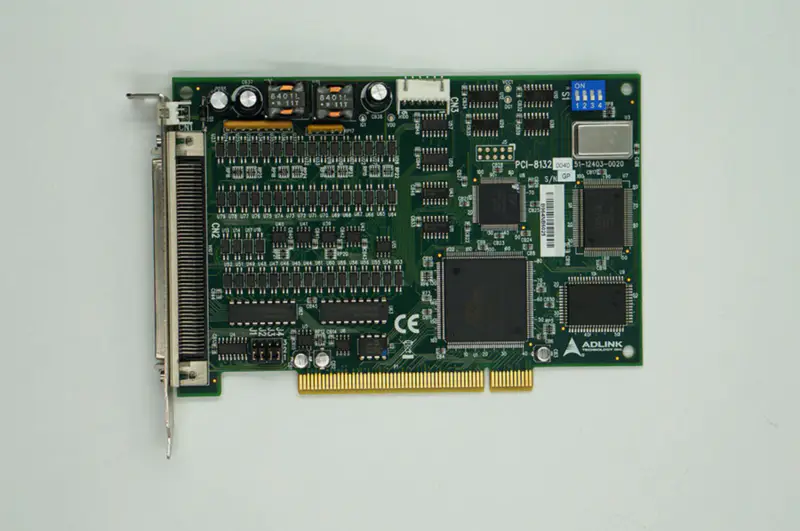

Imágenes de producto para ADLINK PCI-8132

Especificaciones

Marca: ADLINK
Número de modelo: PCI-8132
Opciones de salida de pulsos: OUT/DIR, CW/CCW
Número de ejes: 2
Frecuencia de salida de pulsos: 0,03 pps a 2,4 Mpps programables
Salida de pulsos de mando: DIR/OUT, CW/CCW
Máx. Velocidad de aceleración: 91 Mpps2
Resolución de velocidad: 16 bits
Velocidad de entrada del codificador: 2,4 MHz a 3 M de cable
Resolución del contador del codificador: 28 bits
Rango de posicionamiento: de -134.217.728 a +134.217.727 impulsos (28 bits)
Max. Número de tarjetas en un sistema: 12
Señales de E/S de la interfaz de movimiento
Pin de entrada de enganche de posición: LTC (1 kHz para disparo continuo)
Pin de E/S: Diferencial y 2500 VRMS aislado ópticamente
Señales del codificador incremental Pin de entrada: DIR/OUT, EA/EB
Entrada de señal de índice del codificador: EZ
Pin de entrada de señal de final de carrera mecánico: ±EL, ±SD y ORG
Interfaz servomotor Pin E/S: INP, ALM, ERC
General DO Pin: SVON
General DI Pin: RDY
Entrada de señal del pulsador: PA y PB
Señal de arranque/parada simultánea Clavija de E/S: STA y STP
E/S de propósito general: 16 entradas y 16 salidas
Número de canal: 32-CH
Nivel básico de 2 ejes: Sí
Envase:Envase antiestático
Estado: Usado, Probado
