Módulo OMRON G72C-VID16

OMRON 24VDC TERMINAL REMOTO G72C-VID16 NIB

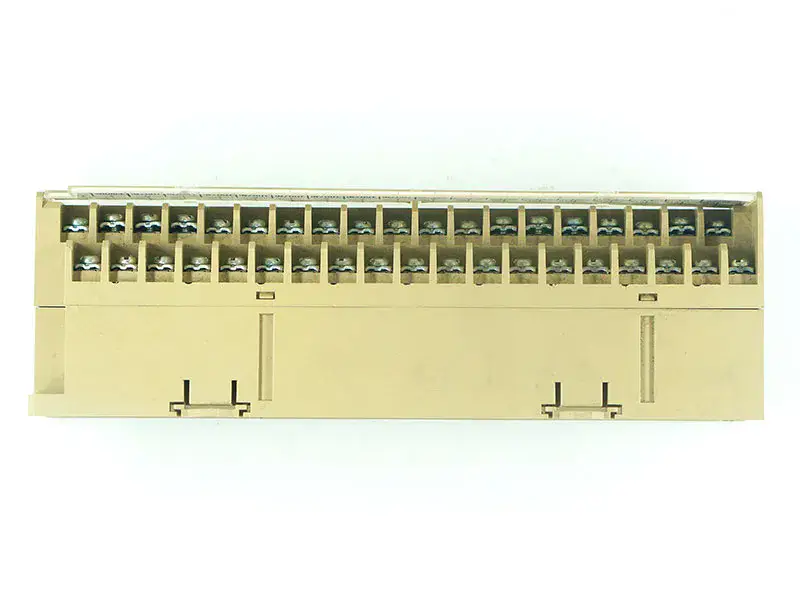

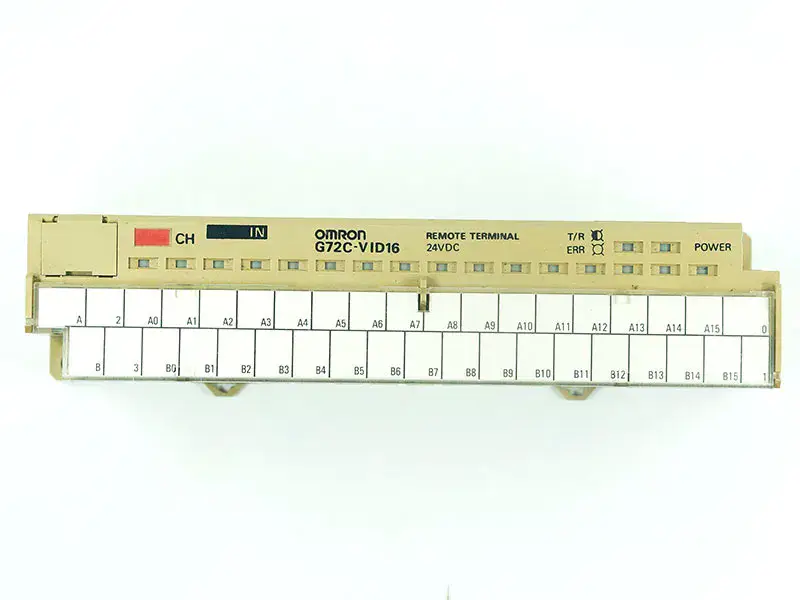

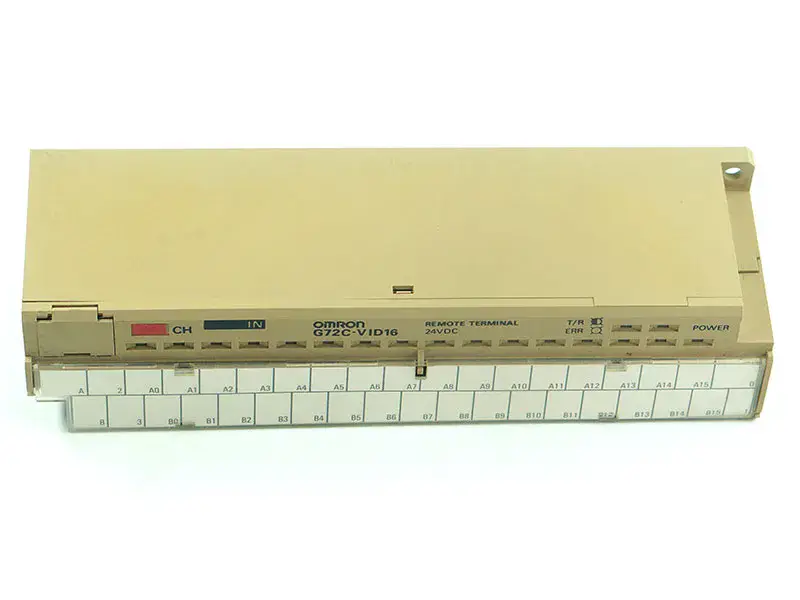

G72C-VID16 Imágenes

G72C-VID16 Especificaciones

Marca del producto:OMRON
Número de pieza: G72C-VID16
Estado: Reacondicionado
G72C-VID16 Entrada
Tensión nominal de entrada: 24 V CC
Corriente de entrada: 9,7 mA/punto
Tiempo de retardo a la conexión: 1,5 ms máx.
Tiempo de retardo a OFF: 1,5 ms máx.
Número de circuitos: 16 puntos (8 puntos/comunes)
Tensión ON: 15 VDC máx.
Tensión OFF: 5,6 VDC máx.
Método de aislamiento: Fotoacoplador
Indicación de entrada: LED (verde)
G72C-VOD16 Salida
Tensión nominal de entrada: 24 V CC
Corriente nominal de salida: 0,3 A/punto, 2,4 A/módulo
Tensión residual: 1,2 V máx.
Corriente de fuga: 100 µA máx.
Número de circuitos: 16 puntos (8 puntos/comunes)
Método de aislamiento: Fotoacoplador
Indicación de entrada: LED (verde)

CARACTERÍSTICAS

Sistema de comunicación: Dos conductores, semidúplex
Método de sincronización Asíncrono:
Velocidad de transmisión (velocidad en baudios): 187,5 kbps (tiempo de transmisión: 2 ms máx. por G72C-V)
Distancia de transmisión: 200 m (longitud total)
Vía de transmisión: Cable de dos conductores (se recomienda VCTF 0,75 x DPDT)
Interfaz: RS-485
Rango de tensión de funcionamiento: 24 VDC +10%/-15%
Consumo de corriente (Ver Nota): 24 VDC: 200 mA máx.
Salida RUN: Salida de contacto SPST-NO (cerrada durante el funcionamiento)
Capacidad de contacto: 100.000 operaciones a 2 A, 250 VCA (cosφ = 1)
Diagnóstico: Comprobación de errores de transmisión (BCC más comprobación invertida de dos transmisiones),
Monitor de errores de la CPU
Resistencia de aislamiento: 20 MΩ mín. a 250 V CC
Rigidez dieléctrica: 2.000 VCA, 50/60 Hz durante 1 min entre el circuito de salida RUN y otros terminales.
500 VAC, 50/60 Hz durante 1 min para otros terminales
Inmunidad al ruido: Nivel de ruido: 1,5 kV; ancho de pulso: 100 ns a 1 Ps
Resistencia a las vibraciones 10 a 55 Hz, amplitud doble de 0,75 mm durante 2 h en las direcciones X, Y y Z (ambas montadas)
y no montado en carril DIN)
Resistencia a los golpes: 50G, 3 veces cada uno en las direcciones X, Y y Z
Temperatura ambiente: En funcionamiento: 0°C a 55°C (32°F a 131°F)
Humedad ambiente: En funcionamiento: 35% a 85%
Resistencia de montaje: Sin daños cuando se aplicó una carga de tracción de 5 kgf (4,9 N) durante 1 s en todas las direcciones.
(excepto 1 kgf (0,9 N) en dirección del carril)
Resistencia de los terminales Ninguna anomalía al aplicar una carga de tracción de 5 kgf (4,9 N) durante 1 s en todas las direcciones.
Peso: Aprox. 380 g
Homologaciones: Reconocido por UL, archivo n.º E41515; certificado por CSA, archivo n.º LD31928
